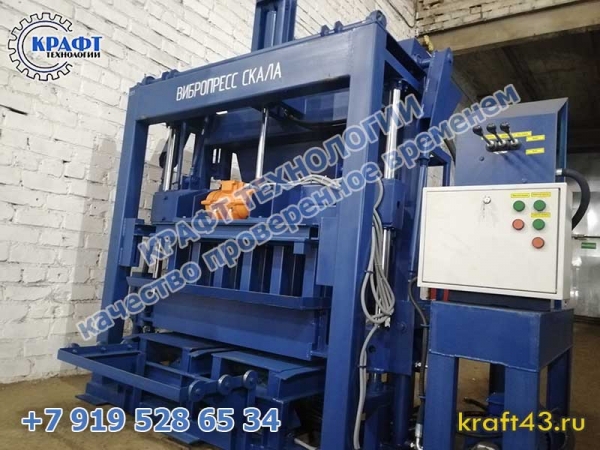

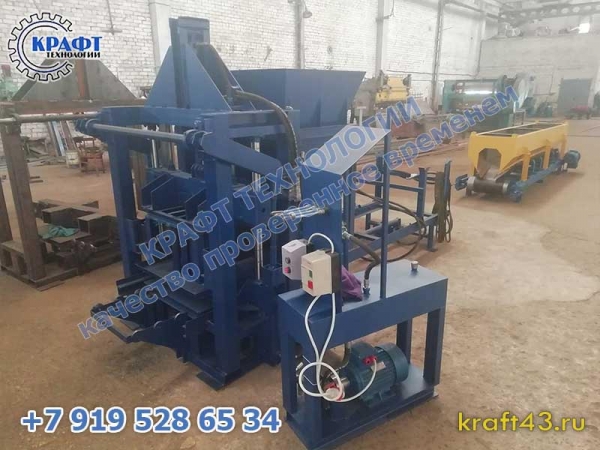

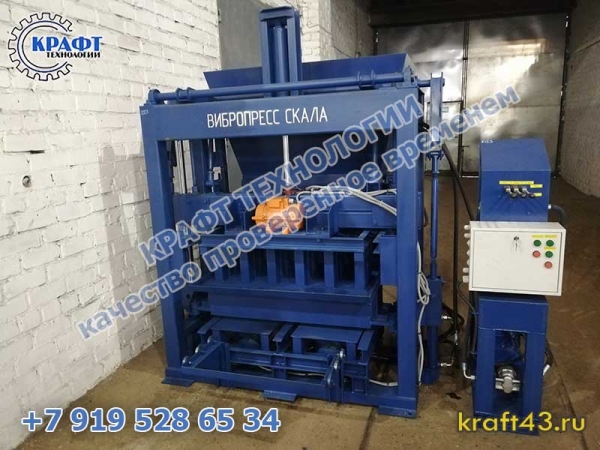

Вибропресс «Скала-Супер»

Вибропресс «Скала-Супер» - это профессиональное оборудование для массового изготовления стеновых блоков, тротуарной плитки, дорожных бордюров и других аналогичных изделий с использованием различных наполнителей (мелкий щебень, галька, шлак, керамзит, опилки). Станок является высокоэффективным производственным комплексом с минимальными трудовыми и материальными затратами, который способен обеспечивать строительный рынок большим количеством высококачественной продукции в течение продолжительного времени.

Качественные характеристики изделий «Скала-Супер»:

  • безупречный внешний вид;
  • все размеры соответствуют ГОСТ;
  • эталонная геометрия изделий;
  • наличие надлежащих параметров прочности.

Технические характеристики вибропресса «Скала-Супер»:

«Скала 10М» «Скала 15М» «Скала 20М»
Производительность до: цикл в час в смену цикл в час в смену цикл в час в смену
— блок 390х190х190, шт. 3 180 1440 4 240 1920 5 300 2400
— плитка 198х98х60, шт./кв.м. 6/0,12 360/7,2 2880/57,6 14/0,28 840/16,8 6720/134,4 16/0,32 960/19,2 7680/153,6
— бордюр БР50.30.15, шт. 1 60 480
— бордюр БР78.30.15, шт. 1 60 480
— бордюр БР100.30.15, шт. 1 60 480
Формовочная площадь, мм 650х580 850х580 1050х620
Высота формуемого изделия, мм 40-200 40-200 40-200
Размер тех. поддона фанера, мм 800х500х30 1000х500х30 1200х500х40
Размер тех. Поддона доска, мм 800х500х50 1000х500х50 1200х500х50
Время цикла, минут до 1 до 1 до 1
Усилие прессования, кг 8000 8000 8000
Напряжение питания 380 380 380
Установленная мощность, кВт 4 5,5 5,5
Рабочая площадь, кв.м. 10-15 15-20 20-25
Количество рабочих, чел 1-2 1-2 1-2
Габаритные размеры, мм 1350х1070х2000 1550х1070х2000 1750х1170х2000
Размер гидростанции, мм 800х300х1270 800х300х1270 800х300х1270
Общий вес оборудования, кг 750 950 1150
Цена*, руб. 448 800 470 800 503 800

* — по умолчанию на станке установлена оснастка рядовой блок 390х190х190 с четырьмя продольными пустотами.

Как работает вибропресс «Скала-Супер»

Рабочий порядок производственного комплекса жби-изделий осуществляется по следующему циклу:

  1. Поочередно на формовочную площадку вибропресса подаётся поддон для готовых изделий.
  2. Опустившаяся матрица зажимает поддон между собой и поверхностью формовочной площадки.
  3. Загрузочная ёмкость с полусухой смесью зависает над матрицей и наполняет её. Для качественного заполнения в работу вступают вибраторы, при помощи которых смесь плотнее укладывается в отделения готовой продукции. Время работы вибратора зависит от изготавливаемого изделия и составляет от 2 до 6 секунд.
  4. С помощью траверсы пуансон опускается на матрицу с включённым вибратором на 10 секунд для уплотнения смеси путём вибропрессования.
  5. Удерживая готовые изделия на матрице пуансоном, первым делом убирается матрица, затем поднимается сам пуансон.
  6. Завершающий этап: поддон с готовыми изделиями убирается по рольгангам на окончательную просушку, вместо него на формовку подаётся следующий поддон. Вибропрессовочный цикл повторяется.

Технические характеристики дополнительного оборудования для вибропресса «Скала Супер» (Вариант с ленточным транспортёром):

  • Габариты ленточного конвейера ЛК-400-3300 — 3500х830х2500 мм. Транспортные размеры – 3500х830х900 мм. Вес не более 450 кг.
  • Габариты ленточного конвейера ЛК-400-5300 — 5500х830х2500 мм. Транспортные размеры – 5500х830х900 мм. Вес не более 650 кг.
  • Габариты принудительных бетоносмесителей типа СБ можно оценить в соответствующем разделе нашего сайта.

Вариант со скиповым бетоносмесителем на эстакаде:

  • Габаритные размеры эстакады под бетоносмеситель — 1400х1400х1500 мм. Вес 200 кг.
  • Направляющие для скипа — 1800х1200х120 мм. Вес 70 кг.
  • Принудительный бетоносмеситель СБ-80-03 — 2000х1500х1800 мм. Вес 1200 кг.

Вспомогательное и сопутствующее оборудование для вибропресса «Скала»:

Наименование Цена, руб.
Вибропуансон +27 500 к стоимости вибропресса
Виброплощадка с высокочастотными вибраторами с регулировкой частоты (вынуждающая сила 28 кН, частота 50-100 Гц, мощность 2х0,4 кВт) +58 000 к стоимости вибропресса
Утяжелитель пуансона (500 кг) + 49 500 к стоимости вибропресса
Виброблок для вибропресса «Скала 15М» 310 000
Виброблок для вибропресса «Скала 20М» 440 000
Автоматизация работы вибропресса от 160 000
Бункер-накопитель для вибропресса (220л, 270л, 330л) 19 800/22 000/26 400
Выкатная телега для технологического поддона 17 600/19 600/22 000
Модуль загрузки смеси 55 000/88 000/132 000
Модуль загрузки смеси 2-й слой 50 000/78 000/120 000
Модуль подачи поддонов (рассчитан на 12 поддонов) 50 600/72 000/94 600
Модуль подачи и укладки поддонов от 220 000
Накопитель со стеллажом (на 3 поддонов) 14 000/18 400/20 800
Накопитель со стеллажом (на 6 поддонов) 22 000/26 400/30 800
Траверса для подъёма и перемещения стеллажей 11 000/12 100/13 200
Стеллаж для накопителя (на 3 поддона) 3 200/3 800/4 600
Стеллаж для накопителя (на 6 поддонов) 4 400/5 500/6 600
Штабелер для поддонов 180 000
Поддон 800х500х20 фанера 660
Поддон 1000х500х30 фанера 770
Поддон 1200х500х40 фанера 1430
Ленточный-транспортёр ЛК-С-П-Ш-400-3300 116 600
Ленточный-транспортёр ЛК-С-П-Ш-400-5300 160 600
Эстакада под бетоносмеситель СБ (со скипом) от 40 000
Принудительный бетоносмеситель типа СБ (без скипа) от 112 200
Одновальный бетоносмеситель (без скипа) от 150 000
Двухвальный бетоносмеситель (без скипа) от 208 000
Принудительный бетоносмеситель типа СБ (со скипом) от 183 000
Одновальный бетоносмеситель (со скипом) от 250 000
Двухвальный бетоносмеситель (со скипом) от 315 000
Система «Скип-Дозатор» 70 000
Компактная РБУ от 330 000

* — на данный товар действуют специальные условия поставки подробности у специалиста отдела продаж.
