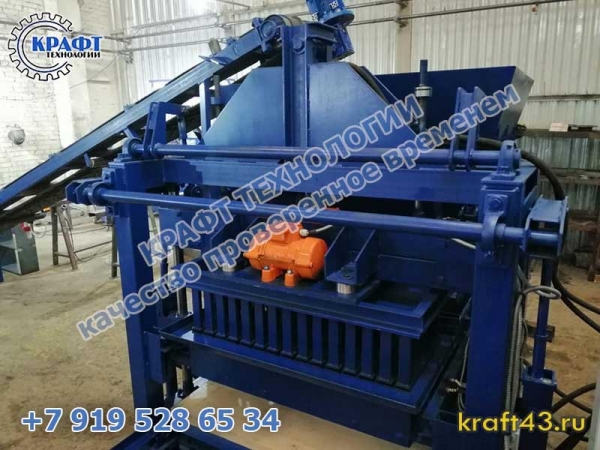

Вибропресс «Скала-Керамзитоблок»

Гидравлический вибропресс «Скала-Керамзитоблок» для изготовления многощелевых пазогребневых, полнотелых керамзитобетонных и вентиляционных конструкций. Кроме этого вибропресс «Скала-Керамзитоблок» даёт возможность создать высокопрочные бетонные изделия.

Точность производства вибропресса для изготовления бетонных блоков является +/- 2 мм. Стереометрия создаваемого блока в гидромеханическом вибропрессе 100% отвечает условиям стандарта.

Силы гидравлического вибропресса вполне хватает для создания необходимой плотности новой бетонной конструкции.

Преимущества вибропресса «Скала-Керамзитоблок»:

  • Непревзойденная форма готовой конструкции;
  • Высококачественный материал;
  • Отменное качество производительности электростанка для керамзитобетонных конструкций;
  • Большой спектр керамзитобетонных изделий;
  • Высококачественное оборудование по доступной стоимости.

Технические характеристики гидравлического вибропресса «Скала-Керамзитоблок»:

Наименование Значение
Производительность, шт./м.куб.: цикл в час в смену
- КББ-МЩ-ПГ* 490.200.240 4/0,09 120/2,7 960/21,6
- КББ-МЩ-ПГ 490.300.240 3/0,11 90/3,3 720/26,4
- КББ-МЩ-ПГ 340.400.240 2/0,07 60/2,1 480/16,8
Формовочная площадь, мм 1050х620
Высота формуемого изделия, мм 240-330
Размер тех. поддона фанера, мм 1200х620х30-40
Размер тех. поддона доска, мм 1200х620х40-50
Время цикла, минут до 2
Усилие прессования, кг 8000
Напряжение питания 380
Установленная мощность, кВт 4,5
Рабочая площадь, кв.м. 20-25
Количество рабочих, чел 1-2
Габаритные размеры, мм 1750х1170х2600
Размер гидростанции, мм 800х300х1270
Общий вес оборудования, кг 1150

* КББ-МЩ-ПГ – керамзитобетонный блок многощелевой пазгребневый

Как работает вибропресса «Скала-Керамзитоблок»:

  1. На первом этапе соединяются инертные и вяжущие компоненты будущего изделия. Формируется полусухая бетонная смесь. Все пропорции создаются согласно ГОСТ стандартам;
  2. После того как была создана нужная консистенция, матрицу транспортируют в специальный бункер-накопитель с вибропрессом;
  3. За счёт специального ручного затвора, необходимую порцию смеси выгружают на матрицу;
  4. После того как консистенция выгружена, она проходит процедуру выравнивания с помощью вибропресса;
  5. С помощью вибратора консистенцию уплотняют и выравнивают в форме. На этом этапе из будущего изделия вытесняют воздух;
  6. После выравнивания специальным рычагом пуансон опускается в форму и прессует смесь для лучшего уплотнения. С помощью вибратора происходит повторное выравнивание изделия. Вся работа занимает не более 15 минут;
  7. После того как основная часть работы окончена. Изделие перемещают на поддон, а матрицу заливается новая порция смеси. Вся процедура работы повторяется с другим изделием;
  8. Готовые бетонные блоки отправляются на сушку. Сушка может производиться как естественным, так и искусственным путём.

Характеристики дополнительного оборудования для вибропресса «Скала-Керамзитоблок»:

  • Габариты «Скала» с бункером — 1750х1370х2600 мм. Вес бункера не более – 100 кг.
  • Габаритные размеры модуля подачи поддонов 2630х1120х890(330). Вес 200 кг.
  • Габариты ленточного конвейера ЛК-400-5300 — 5500х830х2500 мм. Вес не более — 650 кг.
  • Габариты смесителя СБ-80-05 — 1850х1350х1370 мм (высота смесителя без учета эстакады). Вес не более 600 кг.

Оснастки (матрица+пуансон) вибропресса «Скала-Керамзитоблок»:

Фото изделия Наименование
Керамзитобетонный блок рядовой многощелевой пазогребневый Керамзитобетонный блок рядовой многощелевой пазогребневый,
размер блока 490.200.240 мм,
матрица на 4 блока
Керамзитобетонный блок рядовой многощелевой пазогребневый Керамзитобетонный блок рядовой многощелевой пазогребневый,
размер блока 490.300.240 мм,
матрица на 3 блока
Керамзитобетонный блок рядовой многощелевой пазогрбневый Керамзитобетонный блок рядовой многощелевой пазогрбневый,
размер блока 340.400.240 мм,
матрица на 2 блока
Керамзитобетонный блок перегородочный пазогребневый Керамзитобетонный блок перегородочный пазогребневый,
Размер блока 400.100.240,
Матриц на 8 блоков
Керамзитобетонный блок для перемычек Керамзитобетонный блок для перемычек,
размер блока 225.200.240 мм,
матрица на 4 блока
Керамзитобетонный блок для перемычек Керамзитобетонный блок для перемычек,
размер блока 225.300.240 мм,
матрица на 4 блока
Керамзитобетонный вентиляционный блок Керамзитобетонный вентиляционный блок,
размер блока 360.200.240 мм,
матриц на 3 блока
Керамзитобетонный вентиляционный блок Керамзитобетонный вентиляционный блок,
размер блоки 700.400.240 мм,
матрица на 1 блок
