Формы предназначены для изготовления кабельных колодцев связи марок ККС и могут изготовляться как четырёхгранной (по заказу) так и восьмигранной конфигурации (по ГОСТу).
Кабельные линии телефонной связи, радиосвязи, оптоволоконные системы интернета и телевидения нередко прокладывают под землей, для чего и требуется организация специального пространства - колодца, обеспечивающего удобный доступ для проведения регулярных и отладочных работ, текущих ремонтов, дополнительного монтажа и пр.
Кабельные колодцы связи состоят из двух частей, нижней и верхней, которые, в свою очередь, состоят из горизонтальных поверхностей и половин боковых стенок. Верхняя часть имеет отверстием люка (диаметр отверстия под люк всегда 600 мм).
Существует пять основных моделей железобетонных колодцев связи: ККС 1, ККС 2, ККС 3, ККС 4, ККС 5. Цифра маркировки указывает на размер изделия от малого к большему.
Характеристики металлоформы ККС 2
| Характеристика: |
Металлоформа ККС 2 |
| Марка стали |
Ст3, 09Г2С |
| Габаритные размеры, мм |
1700x1400x865 |
| Масса, кг |
600 |
| Цена, |
127 000 |
Устройство формы ККС 2:
- борта формы
- формообразующие элементы
- поддон
Принцип использования
На производстве используют цемент, щебень, песок, воду, арматурный каркас, фиксаторы арматуры.
- На рабочие поверхности формы для колодцев связи наносится смазка, например, Эмульсол.
- Борта формы фиксируют при помощи замковых соединений.
- В форму загружается бетонная смесь.
- Процесс виброуплотнения бетонной смеси в форме проводится площадочным или глубинным вибратором.
- Изделие выдерживается в форме до момента набора прочности достаточной для подъёма.

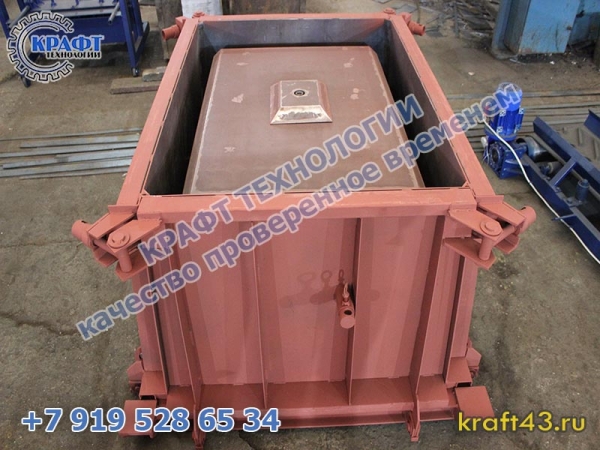

- После ослабления замков открывают борта формы и вынимают изделие.
- Металлоформа колодцы связи ККС 2 очищают от остатков бетона. Процесс формования повторяется на новом поддоне.
